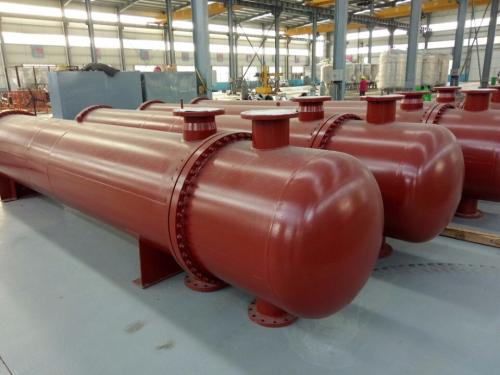

管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆筒形，内部装有管束，管束两端固定在管板上。进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。为提高管外流体的传热分系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑，管外流体湍动程度高，传热分系数大；正方形排列则管外清洗方便，适用于易结垢的流体。

管壳式换热器的主要控制参数为加热面积、热水流量、换热量、热媒参数等。
FPR浮动盘管容积式换热器
FPR浮动盘管容积式换热器

流体每通过管束一次称为一个管程；每通过壳体一次称为一个壳程。图示为最简单的单壳程单管程换热器，简称为1-1型换热器。为提高管内流体速度,可在两端管箱内设置隔板，将全部管子均分成若干组。这样流体每次只通过部分管子，因而在管束中往返多次，这称为多管程。同样，为提高管外流速，也可在壳体内安装纵向挡板，迫使流体多次通过壳体空间，称为多壳程。多管程与多壳程可配合应用。

特点
1.高效节能，该换热器传热系数为6000-8000W/m2.0C。
2.全不锈钢制作，使用寿命长，可达20年以上。
3.改层流为湍流，提高了换热效率，降低了热阻。
4.换热速度快，耐高温（400℃），耐高压（2.5Mpa）。
5.结构紧凑，占地面积小，重量轻，安装方便，节约土建投资。
6.设计灵活，规格齐全，实用针对性强，节约资金。
7.应用条件广泛，适用较大的压力、温度范围和多种介质热交换。
8.维护费用低，易操作，清垢周期长，清洗方便。
9.采用纳米热膜技术，显著增大传热系数。
10.应用领域广阔，可广泛用于热电、厂矿、石油化工、城市集中供热、食品医药、能源电子、机械轻工等领域。
11.传热管采用外表面轧制翅片的铜管,导热系数高，换热面积大。
12.导流板引导壳程流体在换热器内呈折线形连续流动，导流板间距可根据最佳流速进行调节，结构坚固，能满足大流量甚至超大流量、脉动频率高的壳程流体换热。
13.当壳程流体为油液时，适用于粘度低和较清洁的油液换热。
